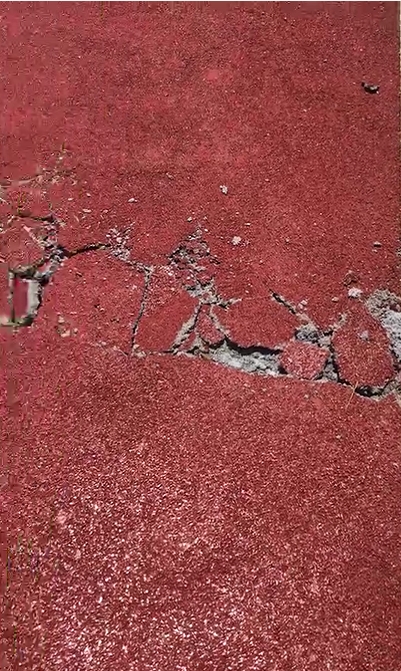

影響混凝土開裂的因素主要有混凝土的收縮、溫度應力、配筋、混凝土材料配合比、養(yǎng)護條件和施工質量6點：
1.混凝土收縮：混凝土收縮會產生微觀裂縫，這些裂縫一旦發(fā)展，可能引起彩色透水混凝土開裂、變形甚損壞。
2.溫度應力：混凝土內的水泥在水化反應中發(fā)散出大量熱量，使混凝土升溫，并與外部氣溫形成一定溫差，從而產生溫度應力，這直接影響到彩色透水混凝土的開裂及裂縫寬度。
3.配筋不足：配筋間距大、配筋率小的混凝土結構開裂多。
4.混凝土材料配合比：配合比設計不當直接影響到混凝土的抗拉強度，是造成混凝土開裂不可忽視的原因。
5.養(yǎng)護條件：養(yǎng)護條件對裂縫的出現有著關鍵的影響，在標準養(yǎng)護條件下，彩色透水混凝土硬化正常，不會開裂。
6.施工質量：澆筑施工中，振搗不均勻、漏振、過振等情況都會造成混凝土離析、密實度差，降低結構的整體強度。

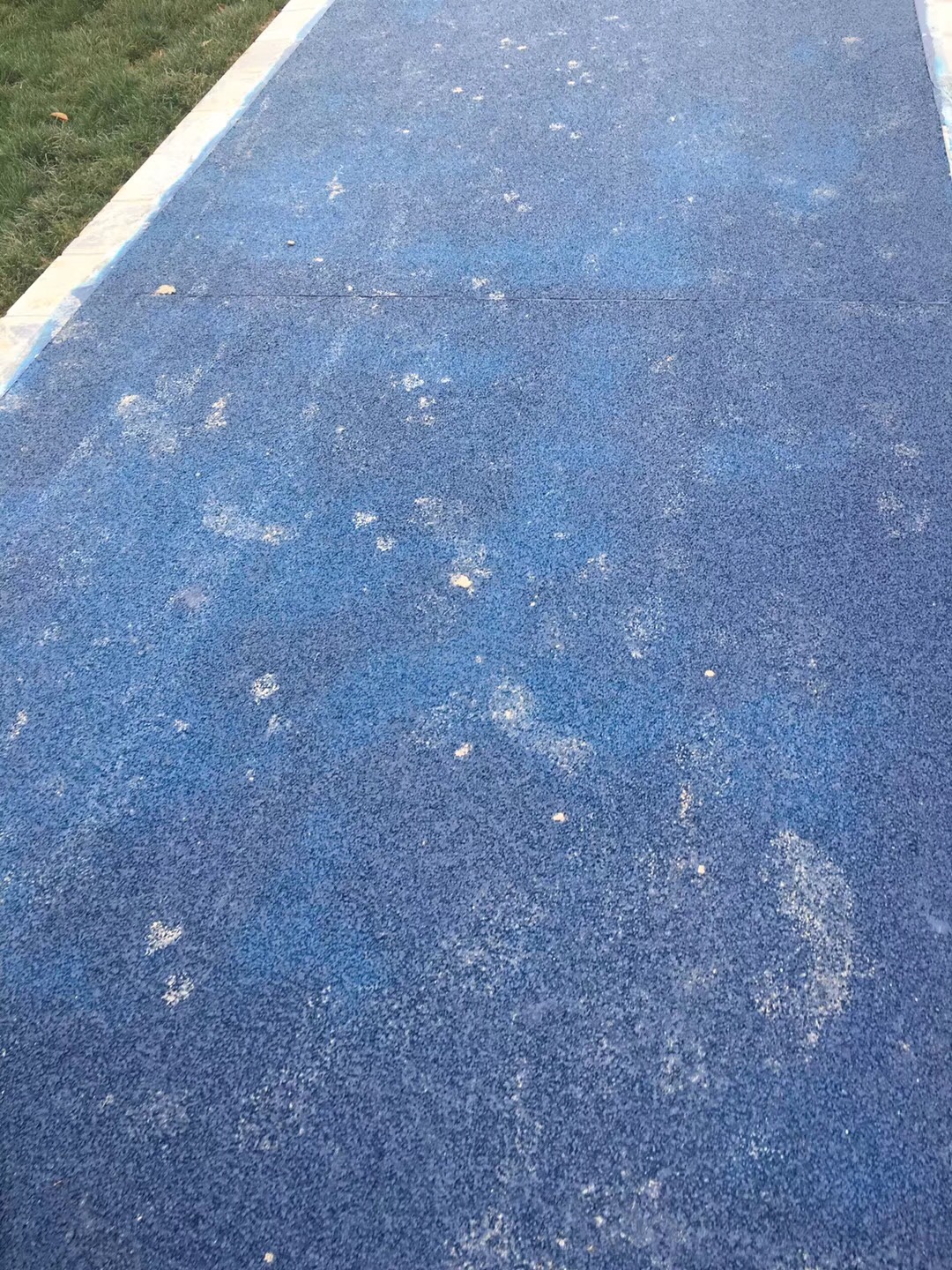

  泛堿是混凝土中的可溶性堿隨著水分遷移到混凝土表面，在水分蒸發(fā)后留下“白霜”或白色絨毛狀的物質。一般情況下，背光面和背風面出現泛堿的可能性要比迎風面和朝陽面小得多或者根本就不出現泛堿。這是因為朝陽面和迎風面有利于水份的蒸發(fā)，混凝土干燥過程中，內部的多余水份向混凝土表面移動時，必然先大量地向熱量大、蒸發(fā)快的表面移動，因而被帶到這些表面的氫氧化鈣就比其它表面上的氫氧化鈣多，泛堿也就比其它表面嚴重

引起泛減的主要原因：

    1．天然石材結晶相對較粗，存在許多肉眼看不到的毛細管，花崗巖細孔率為0.5～1.5%，大理石細孔率為0.5～2.0%，其抗?jié)B性能不如普通水泥砂漿，花崗巖的吸水率0.2～1.7%是較低的，水仍可由通過石材中的毛細管浸入面?zhèn)鞯搅硗庖幻?。天然石材的這種特性及毛細孔的存在，為粘接材料中的水、堿、鹽等物質的滲入和析出并形成泛堿提供了通道。

    2．粘結材料產生含堿、鹽等成分物質。主要為鑲貼砂漿析出Ca（OH）2（氫氧化鈣）并跟隨多余的拌合水，沿石材的毛細孔游離入侵板塊，拌合水越多，移動到砂漿表面的Ca（OH）2就越多，水分蒸發(fā)后，Ca（OH）2就存積在板塊里。

其他，如在水泥中添加了含有鈉Na+的外加劑，粘土磚土壤含有的Na+、Mg2+、K+、Ca2+、C1-、So42-、C032-等，遇水溶解，會滲透到石材毛細孔里，形成“白華”等現象。

粘結材料產生的含堿、鹽等成分物質是滲入石材毛細孔產生泛堿的直接物質來源。

    3．水的滲入。由于外墻接縫用水泥細砂砂漿勾縫，令防水效果差；地面水（或潮濕）沿墻體或砂漿層侵入石材板；安裝時對石材灑水過多等原因，使水入侵石材板，并溶入Ca（OH）2和其他鹽類物質進入石材毛細管形成泛堿?？梢?，水是泛堿物質的溶劑和載體。

    在地坪制品中，顏料只起到改變混凝土色彩的作用，只要加入量適當，不影響混凝土強度，顏料對混凝土的質量不會產生任何影響。而地坪制品表觀常見的問題，都有其產生的原因。

    褪色的原因

    1、選材不當造成褪色
    大多數有機顏料的耐光、耐候性能都不太好，如不經過特殊處理，一般不能直接應用于混凝土制品，容易發(fā)生褪色現象。因此，應盡量選擇無機顏料：如氧化鐵顏料(紅、黃、棕、黑、橙色) 、氧化鉻綠、鈷藍、鈦白、以及經過特殊工藝處理的復合顏料。

    2、物理變化
    水泥中有許多可溶性的鹽和堿，如：K2SO4、Na2CO3、Na2SO4和微溶Ca(OH)2等。水分沿壓模地坪（www.emeitt.com）制品的孔隙蒸發(fā)，將可溶性鹽和堿帶出來，在表面形成白色物質。使原有亮麗的色彩變得暗淡。

    3、 化學變化風化

    水泥在硬化過程中，生成氫氧化鈣，氫氧化鈣與空氣中的二氧化碳反應，生成不溶于水的碳酸鈣，這一過程需要一定的時間。表層氫氧化鈣與二氧化碳反應，使表面形成一層灰膜，即碳酸鈣，它繼續(xù)與空氣中的二氧化碳和水反應，生成溶于水的碳酸氫鈣，被雨水沖刷掉后，灰膜消失，顏色退化，光亮度減弱。

  脫層是指一層薄層材料（一般在2~4mm）從地坪表面脫落的過程。這主要是由在收光過程中混凝土表層下方滯留的空氣和/或泌水所造成的。普遍認為泌水與混凝土中的空氣之間存在著很強的關聯(lián)，因為空氣是通過細微的泌水通道向外散逸。如果封閉地坪表面阻止泌水溢出，空氣就會集聚，從而形成薄弱面并可能引發(fā)脫層。

    引發(fā)脫層現象產生的因素包括

  1. 表面凝結差異當地坪表面受到風或高溫作用而加速干燥時，

  2. 地坪表面被過早地封閉，從而大幅增加脫層的可能性。

  俗話說無透水不海綿，海綿城市的項目中的鋪裝材質大量使用了彩色透水混凝土。很多施工單位在透水混凝土施工過程中，遇到了透水混凝土面層結漿問題，形成的原因及預防方式由上海拜石為您解答：

  導致透水混凝土面層結漿的原因主要有：

1、骨料（石子）石粉含量超標

2、攪拌不均勻

3、水泥摻量偏大

4、水灰比失調

  透水混凝土面層結漿的預防措施主要有：

1、不采購、采用含石粉量超標（骨料）石子

2、砼攪拌時間保持4分鐘以上

3、嚴格執(zhí)行配合比，投料量準確

4、嚴格控制水灰比、控制用水量。

 翹曲是由混凝土不均勻干縮造成的，暴露在外的地坪表層混凝土干燥與收縮速度要快于底部混凝土，進而導致地坪向上翹曲。翹曲可能在施工完成后約2年內的任意時間段發(fā)生，無法完全避免也無法預測。翹曲可能發(fā)生在地坪縫處和地坪板邊緣處，并且可能會導致開裂。有時地坪翹曲的程度甚會影響到叉車的使用。必要時，未達到規(guī)定表面規(guī)整度要求的部位可通過研磨方式進行修正。作為維

修保養(yǎng)制度的一部分，應對這種活動予以監(jiān)測，并按需進行處理。板下灌漿可以對地坪的支承作用，但仍應跨地坪縫的荷載傳遞功能。

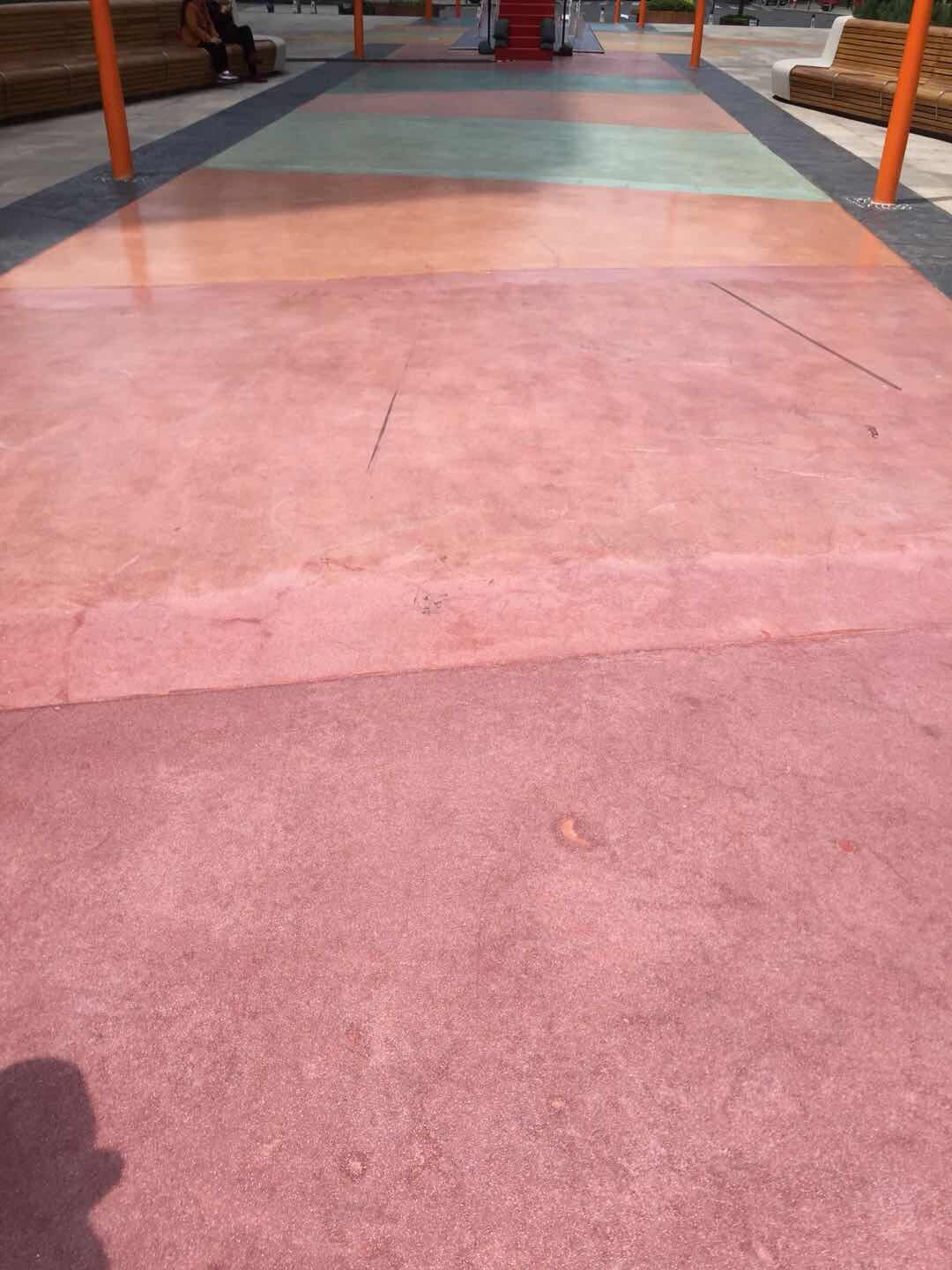

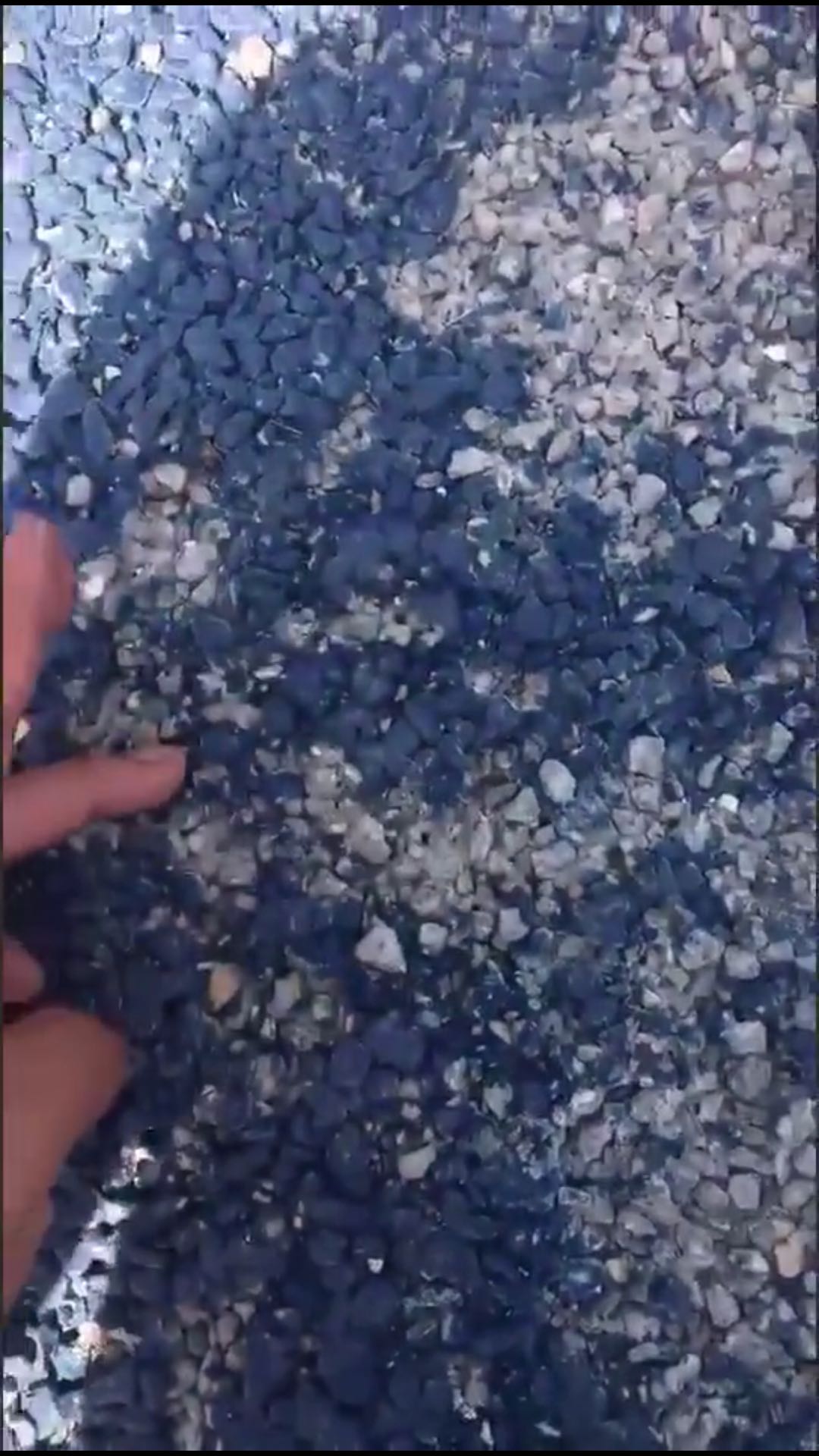

引起透水混凝土外表局部損壞的原因有：

1、沒有掩蓋保護薄膜

2、澆水過度，石子外表漿體逾越20㎝以上

3、混凝土強度不行

4、周邊洗刷時受腐蝕漿體腐蝕

防止出現透水混凝土局部損壞的辦法：

1、成型后要及時掩蓋薄膜維護，薄膜搭接寬度與周邊掩蓋寬度

2、選用噴霧器外表澆水，防止用水管直接噴灑

3、滿足混凝土規(guī)定強度

4、薄膜掩蓋維護達到7天以上

大多數消費者在選購產品時關心的莫非質量和價格，那么在透水混凝土行業(yè)里，施工價格受哪些因素影響呢？接下來由拜石給大家一一介紹一下！

1.材料：

  產地較遠和稀少的材料比本地生產或常見的材料要昂貴些；進口的材料一定程度上來說會優(yōu)于國產的材料；口碑好的品牌也要比無名小廠的材料貴些。

原因：具有品牌效益的材料一般都會經過長期試驗驗證，具有正規(guī)的檢測報告，質量優(yōu)異，且性能穩(wěn)定，引用的原料也相對昂貴，因而價格略高。
2.施工配比：

  施工材料配比是廠家經過多次試驗和經驗得出的品牌秘方，而許多廠家“照葫蘆畫瓢”，做出的工藝效果也有天壤之別，即便有些施工當時看不出來，但短期內便可窺見。
3.施工技術：

  在材料相同的情況下，工程的質量取決于工程隊伍的技術、經驗、現場施工管理。有技術含量、經驗豐富的正規(guī)施工隊伍要價自然比一般臨時施工隊伍高些。
4.施工管理：

  施工過程本身是一個復雜的過程，各工種的交叉作業(yè)、工序的先后順序對施工質量都是關重要的，公司管理所產生的費用自然也就反映在工程價格里，所以，施工管理也影響價格。

5.公司的規(guī)模：

 的工程施工公司有都具有較高的資質和規(guī)模，為客戶提供完善的售前、售中、售后服務，解決客戶所遇到的問題，保證客戶的工程效果。因此規(guī)模較大的公司報價會高于“光桿司令”和無名公司。

綜上5點，請客戶在選擇施工公司時能夠謹慎冷靜，綜合考慮所選公司的情況，以防影響工程質量。

1. 豐富行業(yè)經驗

   十年專注，累積施工面積超過1000萬平方，合作客戶超過2000家，成功鋪裝上海F1賽道、世博會、園博園、G20等市 工程。


2. 美國施工技術

   配備整套地坪施工設備，引進美國施工技術，團隊定期培訓持證上崗。

3. 產品性能

   業(yè)內率先引進美國裝飾混凝土核心配方，采用凝膠、引氣、纖維、堿水等高分子聚合物、有效優(yōu)化透水混凝土的性能。

4. 充足產能保證

   擁有原材料生產設備、年產超過百萬平方；確保工程供貨充足。


5. 嚴苛測試系統(tǒng)

   從原料生產到工程鋪裝，測試每個環(huán)節(jié)、檢測數據超過國家標準，有效保證工程質量。

6. 靈活合作共贏

   材料銷售提供免費技術指導、造型模具。包工包料提供免費現場打樣，2年質保，無憂服務。



   拜石寄語

拜石不能給您低的價格,
我們只能給您高品質的透水混凝土；
我們寧可為價格解釋一陣子，
也不愿為產品質量差而道歉一輩子！
如果單純?yōu)榱俗非罄麧櫍?br/>完全可以通過降低成本達到快銷的目的，
但上海拜石認為只有的品質，
才是我值得驕傲的！.
為了質量追求，
我們不會因短期的利益出賣公司的未來和顧客的信任，
我們努力堅持，
只為得到越來越多顧客的認可和追隨，
這正是上海拜石繼續(xù)前進的大動力，

上海拜石致力于成為國內好的透水混凝土品牌。
